DLM5000

PDF-Datei (in englisch)

                              Mixed signal osciloskop

   8/4-kanálový osciloskop také pro měření výkonu a analýzu sériových sběrnic

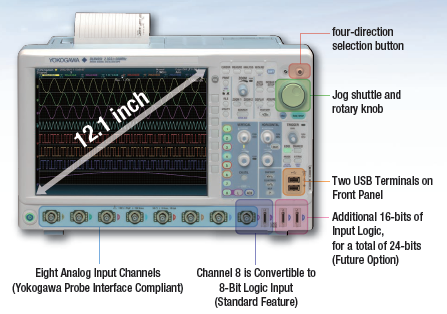

YOKOGAWA nabízí těmito modely SignalExplorer-Serie DLM5038 a DL5058 v 350 a 500 MHz osciloskopech dva 2,5 GS/s High-End osciloskopy s 8/4 analogovými a 32/16 digitálními kanály s velikostí paměti max. 250 Mbodů na kanál/rept modu.Pro single shot interlive mód až 125 MW. Pro připojení 16/32 přídavných logických kanálů jsou k dispozici dvě rozdílné logické sondy se vzorkováním do  250 MHz (R_i 10 kW ) a do 100 MHz (R_i 1 MW). Sondy se 100 MHz vzorkováním a impedací 1 MOhm jsou doporučeny pro měření na  Low-Power CMOS obvodech a podobných aplikacích.
Serielle Bus Analyse (opt.) umožňuje komfortní  spouštění a analýzu sériových sběrnic jako UART,I²C,SPI,CAN,LIN a FlexRay. Analogové kanály lze synchronizovat s daty sběrnice a připojit pomocí komb. triggeru. Toto je vlastnost, která u jednoúčelových analyzátorů není možná. Zvláštností  CAN Bus analyzy je možnost volně nastavitelné rychlosti od 10 kBps do 1 MBps. Flexray analyzátor podporuje rychlost  2.5, 5 a 10 MBps.  I²C Bus analýza může analyzovat dva Bus-systemy současně. Pro připojení na sběrnici slouží diferenciální sondy se šířkou pásma 200 MHz nebo  500 MHz .

Rozšířené matematické funkce (opt.) umožňují pomocí  Power Analyse Funktion přímé měření výkonu na vícefázových systémech. Pomocí tohoto soft. balíku lze měřit všechny důležité parametry jako činný, jalový a zdánlivý výkon resp. účinník. Je možno také provádět harmonickou analýzu podle normy  EN61000-3-2 (Precompliance). Velké množství příslušenství jako diferenciální sondy nebo proudové sondy s velkou šířkou pásma umožňují měření na měničích a vícefázových sítích. Fázový úhel mezi napětím a proudem lze kompenzovat pomocí funkce Deskew s generátorem pulzů.

Vlastnosti DLM5038/DLM5058:

• Sériová Bus analýza a trigger pro  I²C, SPI,CAN(FD),LIN, FlexRay,Runt, SENT,CXPI,UART,user.def. Novinka!
• Power Analyse Funktion (opt.)
• 8/4 kanály s 2,5 GS/s
• šířka pásma 350 nebo 500 MHz
• Paměť  až 250MW (500MW polov.počet kanálů)
• 16/32 logických vstupů
• Logické sondy 250 MHz/10 kW nebo 100 MHz/1 MW
• vnitřní paměť 64 GB
• Sběrnice: USB, IEEE-488.2,  Ethernet
• DLMsync-16 synchronních (2x8)kanálů
• History memory až 100 000 obr.
• GO/NOGO Funktion
• USB Memory

 Logické sondy

Specifikace

7019-80

7019-81

Max. taktovací frakvence

100 MHz

250 MHz

Vstupní impedance

1 MOhm // 10 pF

10 kOhm // 9 pF

Max. vstupní napětí

+/- 40 V

+/- 10 V

Min. šířka pulzu

5 ns

2 ns

Více informací o logických sondách (in englisch)

                   DLM3000

           Mixed signal osciloskop

PDF DLM3000
(in englisch)

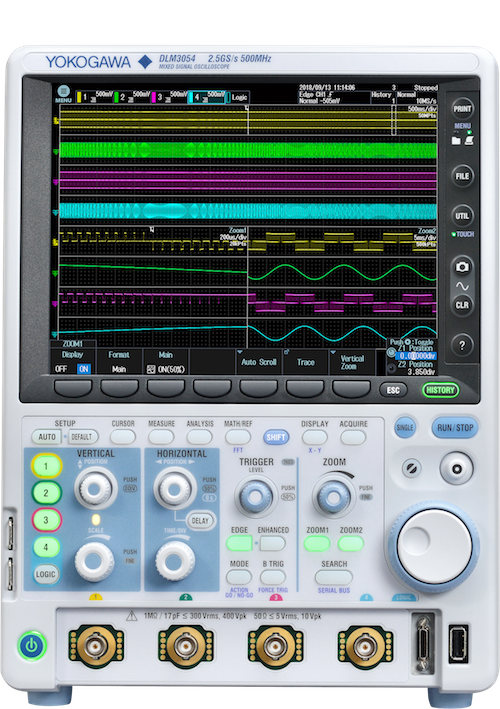

Yokogawa těmito 4 a 2 -kanálovými osciloskopy střední třídy  posunula laťku opět o kus nahoru. Již standardní vybavení poskytuje enormně velkou paměť  12,5 Mslov/kanál. U verze /M2 je to 60 Mslov/kanál (repeat). Maximální velikost paměti 500 Mslov/kanál (single shot) je nabízena u provedení "/M2". Toto vše v kompaktním formátu ( půdorys A4) a vahou méně než 4,2 kg. Šířka pásma je 200,350,500 MHz a vzorkování 2,5 GS/s. Díky tzv. „Data Stream Engine“, paralelnímu zpracování dat (vlastní vývoj), je možno používat vysokou vzorkovací frekvenci i při  velké paměti. V tzv. „History Mode“ lze zaznamenat až 100.000 průběhů/s, při single N modu  400.000 obr/s, dead time 0,9us . Mnohé vyhledávací funkce ( numerické, statistické parametry) pomáhají při vyhledávání špiček, přepětí, frekvenční kolísání, ser. bitmapy. Samozřejmě jsou podporovány funkce jako  Dual-Zoom a Auto-Scroll. Grafické zobrazení    DLM3000  disponuje digitální filtrací v reálném čase v rozsahu od  8 kHz do 200 MHz (na kanál a nezávisle).  Společně s tzv. High Resolution modem jsou možná měření bez superponovaného šumu až do rozlišení 12 bit.  Ke standardnímu vybavení patří barevná 8,4 " TFT (XGA) touchscreen obrazovka, 16 GB Flash Memory interní paměť, matematika, FFT, Enhanced Trigger, VGA výstup, komparátor s logickým výstupem . (IEEE-488  a vestavěná termotiskárna jako option). Pomocí interfacepaketu USB a Ethernet se může připojit  tiskárna, klávesnice nebo myš. Client/Server funkce obsahuje síťový HD, tiskárnu, mail a web-server..

Pro verzi osciloskopů DLM3000 je k dispozici CAN/CAN FD bus,I²C-Bus,SPI,UART,LIN,FlexRay,SENT,CXPI analýza a triggery

                                                                                                      Více informací k tomuto produktu (in englisch)

Vlastnosti DLM3000-Serie:

• Sériová Bus analyza a triggery pro I²C,UART,CAN,CAN FD,LIN,FlexRay,SENT,CXPI
• 2 kanály se vzorkováním 2,5GS/s
  (DLM3022/3032/3052)
• 4 kanály se vzorkováním 2,5 GS/s (nebo 3 anal.+1 dig. kanál)
  (DLM3024/3034/3054)
• Šířka pásma 200,350,500 MHz
• Paměť  12,5/60 Mbodů/kanál (real time)
  DLM3022/3032/3052) - 2 kanál.verze
• Paměť 12,5/60 Mbodů/kanál (real time) (DLM3024/3034/3054) - 4 kanál.verze
• Výkonná real time matematika
• Data Stream Technologie
• Interface: USB, Ethernet (1000 BaseT), IEEE488.2
• 8,4” TFT-touchscreen (XGA) barevná obrazovka

Software pro osciloskopy :
- Xviewer, XWirepuller
- MATLAB tool kit


Příslušenství pro osciloskopy :
 Proudové sondy
 Napěťové sondy

Specifikace

DLM5054

Počet kanálů (analog)
Logické vstupy

4 anal/16 log

Max. celková paměť

500 MW

Max. paměť/kanál

50rep/250single (500) MW/CH

Max. vzorkování

2,5 GS/s

Šířka pásma

500 MHz

Druhy triggeru

EdgeOR,Pattern,Puls with,Rise/Falltime,Runt, Timeout,Window, WindowOR,Interval, Serial

Matematika

FFT(10000 Punkte), +,-,x, Bin, Invertieren, Diff, Integ., Filter

Anal. seriové sběrnice (opt.)

Analýsa výkonu (opt.)

ano

Sběrnice

USB, Ethernet, GPIB (optional)

12,1” TFT-display, Logic.kanály, History paměť, Serielle Bitmuster-vyhledávání, GO/NOGO,

Specifikace

DLM3022

DLM3032

DLM3052

DLM3034

Počet kanálů

2

2

2

4

Šířka pásma MHz

200 MHz

350MHz

500MHz

350MHz

Rozhranní

USB 3.0 option:tiskárna,

GPIB,Ethernet

USB 3.0 option:tiskárna,

GPIB,Ethernet

USB  3.0 option:tiskárna,

GPIB,Ethernet

USB 3.0  option:tiskárna,

GPIB,Ethernet

USB 3.0  option:tiskárna,

GPIB,Ethernet

USB  3.0 option:tiskárna,

GPIB,Ethernet

Další znaky

8,4"TFT touchscreen, history memory,Go/NoGo

8,4"TFT touchscreen,, history memory,Go/NoGo

8,4"TFT touchscreen, history  memory,Go/NoGo

8,4"TFT touchscreen, history memory,Go/NoGo

BUS trigger+analyz.

I2C,SPI,CAN,UART,CAN FD,SENT,CXPI

I2C,SPI,CAN,UARTCAN FD,SENT,CXPI,

I2C,SPI,CAN,UARTCAN FD,SENT,CXPI,

I2C,SPI,CAN,UART,CAN FD,SENT,CXPI,

Přednosti

Digitální filtrace signálu 8 kHz - 200 MHz, 12 Bit HiRes Modus, Smart Search,
Web-Server funkce, ukládání 400000 průběhů/s, dead time 0,9us

Podrobné info na :
